进口脉冲除尘电磁阀：让它在除尘器上"掉链子"的，往往不是阀门本身
作者： 美国米勒阀门Miller合作商 时间：2026-10-20 14:53:44 阅读：0
除尘器上有一类部件，平时基本没人注意，一旦出问题却可能是批量性的。
今天要聊的脉冲电磁阀就属于这种。它装在分气箱上，个头不大，价格在整个除尘系统里几乎可以忽略不计，但它决定了清灰这件事能不能按时进行。而清灰一旦断掉，压差上涨、滤袋寿命会缩短、风机能耗也会上升，一连串后果跟着来——最后查下来，可能只是因为几只阀不喷了。
有意思的是，现场出问题的脉冲阀，拆开一看，阀体本身可能是好好的，膜片也没破。这个时候问题可能在别处：气源里有水、控制仪把脉宽设长了、电压掉了一档、粉尘从进气口倒灌进来。
这篇文章就让我们来讲讲它到底靠什么工作、会在哪些数值上失效，以及什么工况下不该用它。
一、先弄清进口脉冲电磁阀到底在干什么

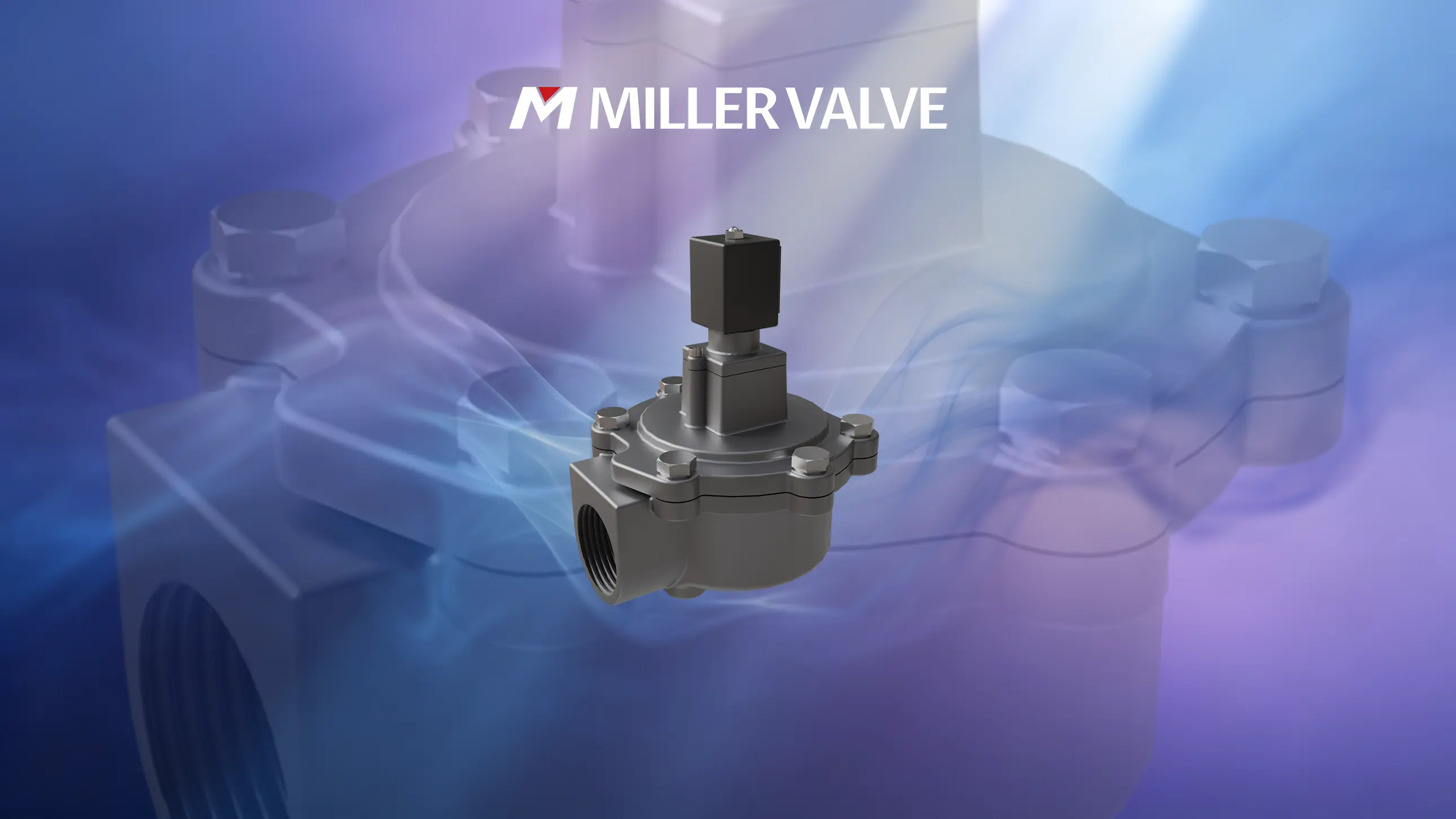

以米勒阀门（美国 Miller）的进口直角式脉冲电磁阀为例，动作逻辑其实两句话能说完：
通电：线圈把阀芯吸向铁芯，阀门打开，分气箱里的压缩空气经导流管冲进滤袋，并且把附在袋外的粉尘给抖落；
断电：弹簧把阀芯推回原位，阀门关闭，喷吹停止。
它是一台常闭型、靠电磁铁短促开启的先导式气体阀门。注意"短促"两个字——脉冲阀的工作状态是"几毫秒到几百毫秒开一次，然后安静几分钟"，不是持续通电常开。这一点后面也会再说明。
产品的技术参数虽然不长，但每一项都有各自的边界：
66
| 项目 | 参数 |
|---|---|
| 型号规格 | DN20～DN80 |
| 适用介质 | 气体（压缩空气） |
| 介质温度 | 0～+60℃ |
| 阀体材质 | 铝合金 |
| 控制方式 | 常闭型（通电开） |
| 电源电压 | DC24V、AC220V（其他可定制） |
| 工作电流 | 0.8A（DC24V）、0.23A（AC220V） |
| 工作压力 | 0.4～0.6 MPa |
当然，如果是特殊的要求，米勒也能进行相应的定制开发，一切以客户的实际工况为准。
二、进口脉冲电磁阀的失效模式：边界条件是什么
| 失效模式 | 触发条件（临界值） | 具体表现 | 可核对依据 |
|---|---|---|---|
| 打不开／喷吹无力 | 气源压力低于 0.4 MPa 下限 | 阀芯吸合了但推不动，或喷吹气流明显偏弱，滤袋清灰不彻底 | 产品工作压力 0.4～0.6 MPa；JB/T 5916-2013 对脉冲阀性能有规定 |
| 阀体与密封受损 | 气源压力长期高于 0.6 MPa 上限 | 膜片/阀芯密封被顶变形，出现内漏，喷吹变成"常漏气" | 同上；分气箱压力应按 JB/T 10191-2010 控制 |
| 密封件老化 | 介质温度高于 60℃ | 橡胶密封硬化、失去弹性，关闭不严，耗气量上升 | 产品工作压力 0.4～0.6 MPa；JB/T 5916-2013 对脉冲阀性能有规定 |
| 线圈烧毁 | 通电时间远超设计脉冲宽度（脉冲阀正常为 几十至二三百毫秒 量级），或持续通电 | 线圈发热直至烧断，阀彻底不动 | 常闭型电磁阀的线圈按短时通电设计；JB/T 5916-2013 |
| 吸合不可靠 | 电源电压偏离额定值约 ±10% | 有时吸合有时不吸合，故障时有时无，最难查 | 电磁阀通用电气要求；GB/T 4208-2017 之外，供电质量按现场实际核查 |
| 低温结冰卡滞 | 气源露点不合格，环境温度降到 0℃ 以下 | 阀腔或先导孔结冰，阀卡在开或关的位置 | 产品介质温度下限 0℃；JB/T 8471-2020 对安装与气源有要求 |
| 粉尘倒灌卡涩 | 滤袋破损、喷吹管反串，或安装时未清理管道 | 粉尘进入阀腔与先导孔，动作发涩，内漏 | JB/T 8471-2020《袋式除尘器 安装技术要求与验收规范》 |
| 阀体腐蚀 | 铝合金阀体长期暴露在腐蚀性气氛或含酸碱的潮湿环境 | 阀体表面腐蚀、螺孔损坏，密封面失效 | 材质本身的边界：铝合金不耐强腐蚀 |
| 失电即停喷 | 控制电源中断，或控制器故障 | 常闭型断电即关闭，清灰中断，压差迅速上涨 | 常闭型的固有特性，不是缺陷 |
这张表里最容易被低估的是第四行——线圈烧毁。
很多人把脉冲阀当普通的常开/常闭电磁阀用，接上电就一直通着，结果几十分钟就把线圈烧了。脉冲阀的线圈是按"瞬时通电"设计的，它的职责是打一下就走。控制仪输出的脉宽参数如果设错，或者调试时手动强制输出忘了复位，烧线圈几乎是必然的。
三、进口脉冲除尘电磁阀可核对的标准号
| 标准号 | 名称 | 与本文的关系 |
|---|---|---|
| JB/T 5916-2013 | 袋式除尘器用电磁脉冲阀（现行，JB/T 5916-2026 已发布、2026-11-02 实施） | 脉冲阀最直接的产品标准，性能与试验依据 |
| GB/T 6719-2009 | 袋式除尘器技术要求（现行，2026-01-08 复审结论：继续有效） | 除尘器整机技术要求，脉冲阀是其组成件 |
| JB/T 10191-2010 | 袋式除尘器 安全要求 脉冲喷吹类袋式除尘器用分气箱 | 分气箱的安全要求，直接决定阀的进气条件 |
| JB/T 8471-2020 | 袋式除尘器 安装技术要求与验收规范 | 安装质量，是粉尘倒灌与漏气的主要成因 |
| GB/T 4208-2017 | 外壳防护等级（IP 代码） | 户外、高湿场合的防护判定 |
| GB/T 3836.1-2021 | 爆炸性环境 第 1 部分：设备 通用要求 | 粉尘防爆区域的准入门槛 |
这里要提醒一下：JB/T 5916 正在换版。现行有效的是 2013 版，2026 版已经发布但尚未实施。写技术协议时两种写法都不算错，但最好注明版本号，别只写"符合 JB/T 5916"——供应商按哪一版交货，将来验收会有争议。
四、材料分档：哪些件决定了进口脉冲电磁阀的寿命
脉冲阀的结构并不复杂，但几个关键件的材质直接决定了它在什么环境下能用多久。
| 部件 | 常见材质 | 材质解析 |
|---|---|---|
| 阀体 | 铝合金（本标准配置） | 轻、加工性好、成本低；不耐强腐蚀，不适合酸碱气氛 |
| 阀体（高配） | 不锈钢 | 耐腐蚀，但重量与成本上升 |
| 膜片/阀芯密封 | NBR 丁腈橡胶 | 常规压缩空气适用；耐温上限约 60℃，超温即老化 |
| 膜片/阀芯密封（可选） | 氟橡胶（FKM）/ 硅橡胶 | 提高耐温与耐介质性，成本上升 |
| 弹簧 | 不锈钢弹簧钢 | 决定复位可靠性，长期高频动作后可能疲劳 |
| 线圈绝缘 | B 级 / F 级 | 直接决定允许温升与连续通电能力 |
一个容易被忽略的搭配问题：阀体是铝合金、密封是 NBR和介质温度上限 60℃——这三个条件捆在一起，意味着它只能待在"干净的压缩空气、常温、非腐蚀"这个环境里。所谓"高温烟气除尘"，高温烟气是在滤袋那一侧，脉冲阀这一侧永远是分气箱里的常温压缩空气。这一点搞混了，选型就会出大问题。
五、边界条件：这些场景不该用进口脉冲电磁阀
介质温度长期高于 60℃：超出密封件耐温上限，老化加速
气源压力长期低于 0.4 MPa：推不动阀芯，喷吹无效，靠调控制仪补不回来
气源压力高于 0.6 MPa：超出阀体与密封的承压设计，内漏风险上升
需要长时间通电保持开启的场合：常闭型线圈按瞬时通电设计，持续通电必烧
强腐蚀气氛或酸碱环境：铝合金阀体不耐腐蚀，应选不锈钢阀体
粉尘防爆区域（未选防爆型）：需按 GB/T 3836.1-2021 选用防爆产品
液体介质管路：本产品适用介质为气体，不能用于液体
气源含水含油严重且无处理：冬季结冰、油污粘连，先导孔堵塞
户外长期雨淋（未做防护）：需按 GB/T 4208-2017 核定 IP 等级
六、和其它型式比，进口脉冲电磁阀的边界有哪些差别
同样装在分气箱上，脉冲阀有几种结构型式，失效边界并不一样：
| 型式 | 失效边界 | 适用范围 |
|---|---|---|
| 直角式 | 进气与出气成 90°，流道阻力略高；安装方向受限 | 中小型除尘器，直接装在分气箱侧面，DN20～DN80 常见 |
| 淹没式（嵌入式） | 阀体浸在分气箱内，对箱体加工精度要求高 | 大型除尘器、要求大喷吹量的场合 |
| 直通式 | 结构简单但流阻大，喷吹效果弱于前两者 | 低压差、小风量场合 |
| 分体式（带先导） | 先导孔易被粉尘或水汽堵塞 | 需要远程安装、阀体不便靠近箱体的场合 |
再往外一层，和其它清灰/控制方式比：
| 方式 | 最怕的问题 | 适用场景 |
|---|---|---|
| 脉冲电磁阀 | 气源品质差、脉宽设置错误、电压不稳 | 袋式除尘器的主流清灰方式 |
| 电动执行阀清灰 | 电机与减速机构磨损、动作慢 | 需要精确控制、动作频次低的场合 |
| 气动执行阀清灰 | 需要独立气路与执行器，成本高 | 大口径、大流量喷吹 |
| 机械振打清灰 | 对滤袋机械损伤大 | 小型、低负荷除尘器 |
七、一个进口脉冲电磁阀的案例
项目背景：华东某建材企业的窑尾袋式除尘器，配一台分气箱，分气箱上装十余只 DN25 的直角式脉冲电磁阀，DC24V 控制，气源来自厂区压缩空气管网。
现象：入冬后陆续出现两种问题。一是几只阀完全不动作，拆下来测量发现线圈已经断路；二是部分阀出现"关不严"，喷吹结束后仍能听到持续的气流声，分气箱压力掉得比平时快。
复检过程：现场做了三件事：查控制柜参数，发现前期调试时把喷吹脉宽从 120ms 改成了 800ms，且某次手动强制输出后未恢复自动，部分阀处于长时间通电状态——这解释了线圈烧毁；查气源，压缩空气露点偏高，分气箱底部有积水，入冬后先导孔出现结冰痕迹；然后查看喷吹管，有一根固定卡箍松动，粉尘从管口反串回阀腔。
处理：厂家工程师将脉宽恢复为 120ms 并锁定参数，增加"强制输出超时自动复位"的功能；分气箱加装自动排水并纳入每班点检范围；清理并紧固喷吹管卡箍，更换受损的几只阀。处理后整个采暖季未再出现批量性的失效。
这个案例里，线圈烧毁的直接原因是参数设错加上长时间的通电，关不严的原因是气源带水结冰加粉尘反串。并没有任何一个原因是"阀的材质不行"。脉冲电磁阀的现场失效，绝大多数其实是这两个方向来的。
八、写在最后
脉冲除尘电磁阀是个很"轻"的产品：铝合金阀体、几十毫米的通径、几瓦的功率。但它挂在一条很"重"的逻辑上——清灰能不能按时发生，直接关系到整台除尘器的压差、能耗和滤袋的寿命。
所以用它的重点，不在阀本身有多精密，而在三件事上：气源干净且压力稳定在 0.4～0.6 MPa、控制脉宽按"短促"来设、安装时把喷吹管和分气箱收拾利索。这三件做到位，一只普通的脉冲阀能用很多年；做不到位，换再贵的型号也是照坏。
产品参数可在米勒进口直角式脉冲电磁阀产品页核对，更多电磁阀品类可通过米勒阀门选型中心查询。
参考标准与依据
JB/T 5916-2013《袋式除尘器用电磁脉冲阀》（现行；JB/T 5916-2026 已发布，2026-04-28 发布、2026-11-02 实施）
GB/T 6719-2009《袋式除尘器技术要求》（现行，2026-01-08 复审结论：继续有效）
JB/T 10191-2010《袋式除尘器 安全要求 脉冲喷吹类袋式除尘器用分气箱》
JB/T 8471-2020《袋式除尘器 安装技术要求与验收规范》
GB/T 4208-2017《外壳防护等级（IP 代码）》
GB/T 3836.1-2021《爆炸性环境 第 1 部分：设备 通用要求》
说明：文中脉冲宽度、电压偏差 ±10% 等为行业通用范围，用于提示风险区间，不作为验收判据；具体产品的适用参数请以其所依据的标准版本与厂家技术文件为准。案例已对项目名称、时间与具体参数做脱敏处理。
